Özellikle bilgisayar teknik servislerinde çalışan kişiler için faydalı olacak ethernet kablo bağlantı türleri hakkında şemalar genelde en sık Düz birebir ve Çapraz Crossover CAT 5 kablo bağlantısı kullanılıyor ama ses, data vb. iletimi içinde farklı bağlantı türleri var ayrıca ekonomik bağlantı şekilleride bulunuyor.
CAT 5 Kablo: 100 Mbps hızında veri iletimi için en çok kullanılan, fiyatı uygun olan kablodur yönelik kablodur.

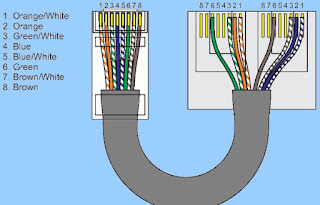

8 PİN DÜZ, BİREBİR KABLO BAĞLANTISI
4 PİN EKONOMİK DÜZ, BİREBİR KABLO BAĞLANTISI
8 PİN ÇAPRAZ CROSSOVER KABLO BAĞLANTISI
4 PİN EKONOMİK ÇAPRAZ CROSSOVER KABLO BAĞLANTISI
6 PİN SES, VERİ KABLO KABLOSU BAĞLANTISI
TWİSTED CİSCO KABLO VE LİNN SES KABLO BAĞLANTISI
TOKEN RİNG KABLO BAĞLANTISI
İKİLİ EKONOMİK BAĞLANTI
Düz Kablo bağlantısı; Bilgisayarın, sunucuların Hub çoklayıcı, anahtarlama switch vb. cihazlara bağlantısında kullanılır
Çapraz Crossover Kablo bağlantısı; 2 bilgisayarı bir birine, sunucuya bağlarken ve hub, switch, Transceiver, router gibi cihazları bir birine bağlarken kullanılır
